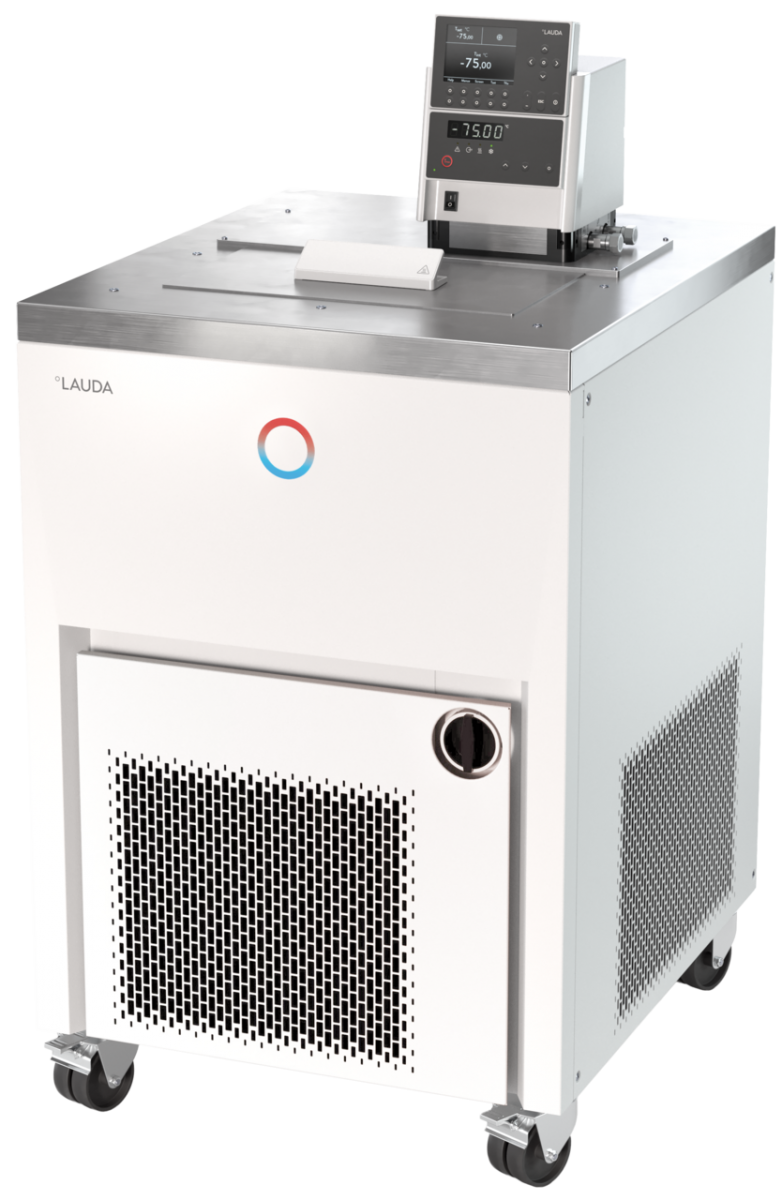

Bể điều nhiệt tuần hoàn nóng lạnh - RP 3090 CW

Cung cấp bao gồm:

+ Máy chính RP 3090 CW mã đặt hàng: L001666 gồm nắp đậy

+ 02 đầu kết nối 13mm kết nối với bơm

+ 04 nắp vặn , 04 nút chặn

+ Tài liệu hướng dấn sử dụng



Đặc điểm thiết kế

- Bể điều nhiệt tuần hoàn nhiệt độ với công nghệ vi xử lý mới nhất và hệ thống làm mát tích hợp.

- Màn hình hiển thị điều khiển loại LCD với hiển thị dạng đồ họa có đèn nền với độ phân giải cao và có các loại hiển thị khác nhau.

- Ngoài ra bộ điều khiển có thêm màn hình LED chữ màu xanh hiển thị nhiệt độ

- Cài đặt thông số theo con trỏ trên màn hình LCD hoặc phím mềm, có phím Tmax để cài đặt cảnh báo quá nhiêt độ.

- Bộ điều khiển có thể tháo rời và sử dụng như bảng điều khiển từ xa.

- Hệ thống EasyUse để vận hành toàn bộ thiết bị một cách đơn giản.

- Có chức năng Selfcheck để chuẩn đoán hệ thống.

- Bộ điều khiển vi xử lý PID điều khiển hoạt động liên tục tích hợp trên máy hoặc điều khiển từ bên ngoài.

- Hệ thống điện sử dụng Poweradapt cho phép sử dụng lượng nhiệt tối đa của hệ thống điện cung cấp.

- Mức nhiệt thấp và quá nhiệt được xử dụng với chất lỏng không bắt lửa.

- Cổng giao diện RS232/485 loại tiêu chuẩn.

- Có thể nâng cấp lên tối đa 2 cổng giao diện  RS232/485 hoặc các định dạng khác như Profibus, analogue-tiếp điểm; hoặc Ethernet-USB)

- Bộ điều khiển có thể lập trình cài đặt 150 phân đoạn nhiệt theo thời gian, có thể cài đặt riêng biết 5 chương trình.

- Có chức năng cài đặt hẹn giờ để khởi động, về chế độ nghỉ hoặc bắt đầu một chương trình cho bộ điều khiển.

- Bơm Laud Vario đầu ra có 04 tốc độ có thể lựa chọn

- Điều chỉnh lưu lượng tuần hoàn của bể theo ứng dụng

- Đầu kết nối với bơm bên hông phía sau có lắp đặt bypass để sử dụng cho các ứng dụng bên trong bể

- Đầu kết nối bơm cho các ứng dụng điều nhiệt bên ngoài (đầu kết nối ren M30x1.5 O)

- Hệ thống SmartCool quản lý làm mát tiết kiệm năng lượng kỹ thuật số bao gồm điều khiển tắt bật máy nén.

- Thành bể có chức năng gia nhiệt điều khiển điện tử để làm ấm giúp ngăn hơi ẩm trong không khí ngưng tụ và đóng đá khi sử dụng ở nhiệt độ thấp.

- Nước làm mắt ngưng tụ

- Sử dụng chất làm lạnh  (HFCs) theo luật pháp Châu Âu để kiểm soát khí F (EU) 517/2014



Thông số kỹ thuật theo tiêu chuẩn DIN 12876

- Nhiệt độ làm việt thấp nhất: -90oC

- Nhiệt độ làm việt tối đa: 150oC

- Nhiệt độ môi trường làm việc nhỏ nhất: -5oC;  cao nhất 40oC

- Độ ổn định nhiệt độ: ±0.05oK

- Công suất gia nhiệt lớn nhất: 3.5kW

- Công suất tiêu thụ tối đa: 7 kW

- Dong điện max: 16A

- Áp lực bơm lớn nhất: 0.9bar

- Tốc độ bơm ở áp lực lớn nhất 90l/ phút

- Thể tích bể min/max: 23/31.0 lít

- Kích thước bể WxDxH: 350x200x250mm

- Nhiệt độ nước làm mát khuến cáo: 15oC

- Tốc độ nước làm mát: 11.7lit/ phút

- Áp lực nước làm mát max: 10bar

- Kích thước bên ngoài WxDxH: 600x700x1216mm

- Khối lượng máy: 160kg

- Bộ máy làm lạnh stage 1:  sử dụng dung môi R-452A (GWP 2140); 1.600 kg; 3.4 t CO2-eq

- Bộ máy làm lạnh stage 2: sử  dụng dung môi R-508B (GWP 13400); 0.730 kg; 9.8 t CO2-eq

- Thiết bị được thiết kế với bánh xe di chuyển và có khóa bánh.

- Nguồn điện sử dụng: 400 V; 3/N/PE; 50 H ( dây nguồn theo tiêu chuẩn (IEC 60309, 5-pol, CEE, red, 16 A)

- Công suất gia nhiệt, làm lạnh với các môi chất khác nhau sử dụng nguồn điện 50Hz

+ Gia nhiệt tại 200oC, sử dụng dầu tải nhiệt (thermal oil): công suất gia nhiệt 4kW

+ Làm mát tại 20oC sử dụng môi chất Ethanol, công suất làm 3.9kW

+ Làm mát tại 0oC sử dụng môi chất Ethanol, công suất làm mát 3.6kW

+ Làm mát tại -20oC sử dụng môi chất Ethanol , công suất làm mát 3.0kW

+ Làm mát tại -30oC sử dụng môi chất Ethanol, công suất làm mát 2.6kW

+ Làm mát tại -40oC sử dụng môi chất Ethanol, công suất làm mát 1.9kW

+ Làm mát tại -50oC sử dụng môi chất Ethanol, công suất làm mát 1.5kW

+ Làm mát tại -60oC sử dụng môi chất Ethanol, công suất làm mát 1.2kW

+ Làm mát tại -70oC sử dụng môi chất Ethanol, công suất làm mát 0.7kW

+ Làm mát tại -80oC sử dụng môi chất Ethanol, công suất làm mát 0.4kW

+ Làm mát tại -90oC sử dụng môi chất Ethanol, công suất làm mát  0.05kW
